autocad 2007是一款功能强大且实用的计算机辅助设计软件，广泛应用于建筑、机械、工程等多个领域。本文将详细介绍如何在autocad 2007中实现图形的旋转操作，帮助您更高效地完成设计任务。
如何在AutoCAD 2007中旋转图形
第一步：准备图形
首先打开AutoCAD 2007软件，新建一个绘图文件或打开已有图纸。利用绘图工具（例如直线、矩形、圆形等）绘制出需要进行旋转操作的对象。

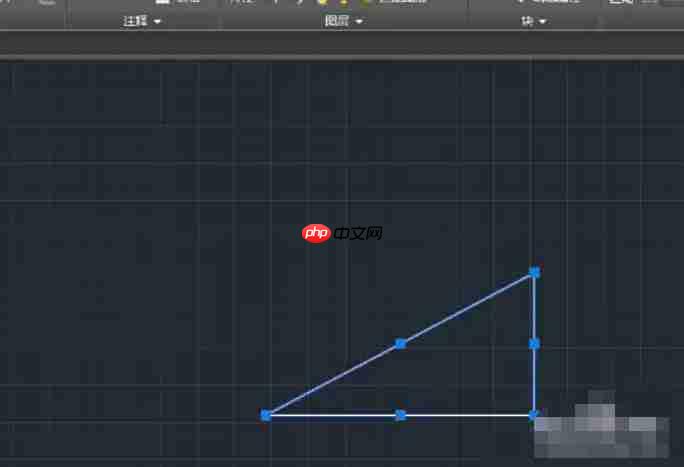

第二步：选择要旋转的图形
- 框选方式：用鼠标在图形周围拖拽形成选择框，完全包含目标对象后松开鼠标左键。
- 全选快捷键：按下 Ctrl+A 可一次性选中当前视口中的所有可见图形（注意：被隐藏图层或嵌套在块内的对象不会被选中）。
- 精确选取：按住 Shift 键并逐个点击对象，可取消已选中的部分元素，实现精准选择。
第三步：启动旋转命令
方法一：点击菜单栏中的“修改”→“旋转”（图标为一个环形箭头）。
方法二：在命令行直接输入 RO（ROTATE 命令的缩写），然后按空格键或回车确认。
提示：AutoCAD 2007中命令不区分大小写，RO 和 ro 效果相同。
第四步：快速调用旋转功能
直接在键盘输入 RO 后按空格键，即可迅速激活旋转命令，提升操作效率。
第五步：设定旋转基点
系统会提示“指定基点：”，此时在绘图区域点击一个点作为旋转中心，可以是图形的角点、中心点或其他任意位置。
技巧提示：
- 可手动输入坐标（如 0,0）来精确定位基点。
- 开启对象捕捉功能（按F3）有助于捕捉关键几何点，如中点、圆心、端点等。

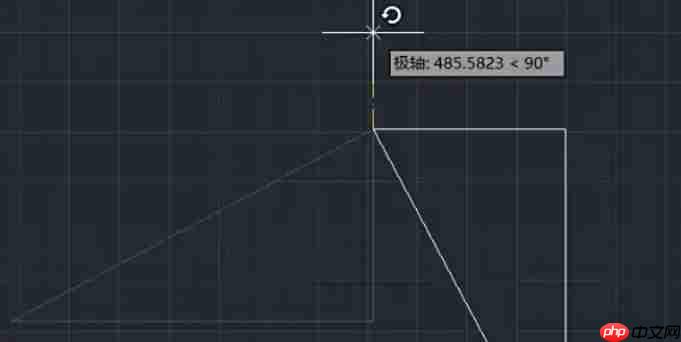

动态预览功能
设置基点后，移动鼠标时图形会围绕该点实时显示旋转预览效果（需确保“动态输入”功能已开启，快捷键为F12）。
输入旋转角度
命令行提示“指定旋转角度或 [参照(R)]：”时，输入所需角度值（例如90），然后回车确认。
方向说明：默认情况下，正数表示逆时针旋转，负数则为顺时针（如输入 -90 表示顺时针旋转90度）。
使用参照旋转（高级功能）
输入 R 并回车，进入参照模式：
- 指定当前图形某条边的实际倾斜角度（参照角）；
- 输入希望旋转到的新角度（例如将斜线调整为水平或垂直）。
应用场景：当需要将倾斜图形对齐到特定坐标轴时非常实用。
第六步：完成旋转并检查结果
输入角度后按回车，图形即围绕基点完成旋转。可使用 ZOOM 命令（快捷键 Z）放大视图，仔细检查旋转后的精度与位置是否符合要求。
